安徽宿州发电机特性综合测试仪仅单调上升过程的试验：对于单向特性试验，只有上升一个阶段，试验步骤与单调上升、下降类特性类试验的试验步骤中的A阶段一样，当曲线达到点，即可按“结束”按钮结束试验。对于发电机空载、短路试验，应注意：1.建议在灭磁开关合闸后再点击“开始”按钮，以避开合闸冲击。如果此前想观察参量值，可以打开实时参量列表。2.应在试验前规划好要记录的稳态点。在试验中，程序操作者应与励磁操作者全程配合，在稳态点做充分停顿，以记录准确的稳态值。3.在试验的点，程序操作者应与励磁操作者应相互确认，以免错过。?拟合曲线在试验结束后，点击拟合曲线/原始曲线按钮，程序用记录于稳定点表格中的稳态点数据绘制拟合曲线；一般而言，上升和下降（如果有）阶段各自标定的稳态点数不应超过10个，超出10个后，对于绘制光顺的拟合曲线并没有帮助。拟合曲线 原始曲线5.5.4 频率特性试验由用户选择横轴及纵轴参量，此试验可绘制选定参量的信号值与频率的关系曲线。点击试验“开始”，试验开始绘制曲线，直至手动点击“停止”，试验则停止绘制曲线。?试验设置由“电气试验/频率特性”进入试验，弹出“启动频率特性试验”设置页面，如图29所示：图29在设置对话框，用户选择要记录的“幅值”参量、“频率”参量。同时需设定横轴的“起点”“终点”。试验设置完成后，点击“确定”即进入试验画面。注意：1.“幅值”参量选择：纵轴多可选择6个模拟量参量。2.设定横轴的“起点”“终点”时，起点应小于终点。?试验窗口频率特性试验页面

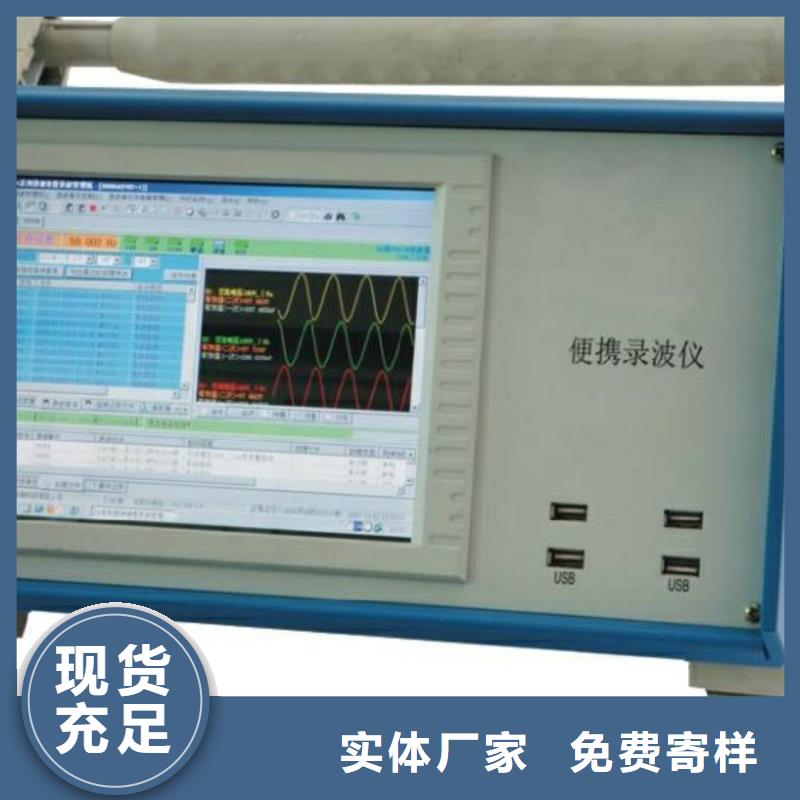

安徽宿州发电机特性综合测试仪典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1＞生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据不超过120000个数据时间点2＞生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点
